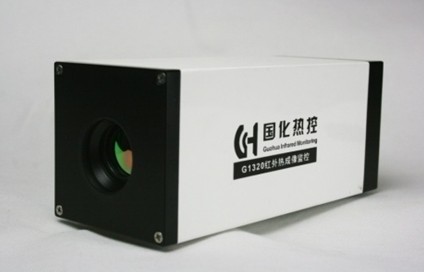

GH1300在線型紅外熱成像探頭(測溫型)
福建國化GH1300系列在線型紅外熱成像儀具有內置“智能”分析、報警和基于標準協議的自主通訊功能，從而為您提供經濟且精確的測溫解決方案。A1300系列熱像儀具有基于標準以太網硬件和軟件協議的創建單臺或多臺熱像儀分布解決方案所需的所有特征和功能。
主要特征
- 支持Ethernet/IP現場總線協議(分析、報警和熱像儀簡單控制)
- 支持Modbus TCP現場總線協議(分析、報警和熱像儀簡單控制)
- 內置擴展分析功能
- 擴展報警功能，起到分析乃至更多的功能
- 計劃響應: 分析結果或圖像文件發送(FTP)或郵件傳送(SMTP)
- 警狀態: 分析結果或圖像文件發送(FTP)或郵件傳送(SMTP)
- MPEG-4 視頻流
- 通過以太網供電(PoE)
- 內置網絡服務器
- 通用I/O
- 100 Mbps以太網(100 m電纜、無線、光纖等)或1000M（GH1320）
- 通過SNTP實現同步
- 復合視頻輸出
技術規格
|
型號 |
GH1310 |
GH1320 |
|
成像和光學數據 |
||
|
視場角(FOV) |
25°x 18.8° |
|
|
最小焦距 |
0.4m |
|
|
空間分辨率 |
1.36mrad |
|
|
鏡頭識別 |
自動 |
|
|
熱靈敏度/ NETD |
<0.05°C @ + 30° |
|
|
圖像幀頻 |
30Hz |
60Hz |
|
調焦方式 |
自動或手動(內置馬達) |
|
|
探測器參數 |
||
|
類型 |
焦平面陣列(FPA)，非制冷微熱量型 |
|
|
波長范圍 |
7.5-13 μm |
|
|
紅外圖像分辨率 |
320 x 240像素 |
|
|
測量 |
||
|
測溫范圍 |
-20°C to + 120°C 0 to +350°C |
|
|
精度 |
±2°C或讀數的±2% |
|
|
測量分析 |
||
|
測溫點 |
10 |
|
|
區域 |
10 個方框，含最大/最小/平均/位置 |
|
|
等溫線 |
1(之上/ 之下/ 之間) |
|
|
測量選項 |
測量濾罩 計劃響應:文件發送，郵件傳送(SMTP) |
|
|
溫差 |
測量功能之間的或與溫度參考值的溫差 |
|
|
溫度參考值 |
手動設置或通過測量功能獲取 |
|
|
大氣傳輸校正 |
自動，基于輸入的大氣溫度和相對濕度等 |
|
|
光學傳輸校正 |
自動，基于內部傳感器發出的信號 |
|
|
發射率校正 |
變量0.01 - 1.0之間 |
|
|
反射表面溫度校正 |
自動，基于反射溫度的輸入值 |
|
|
外部光學/窗口校正 |
自動，基于輸入的光學/窗口透過率和溫度 |
|
|
測量校正 |
整體/單獨的目標參數 |
|
|
報警 |
||
|
報警功能 |
任選測量功能的6種自動報警，數字輸入、熱像儀溫度報警、定時器 |
|
|
報警輸出 |
數字輸出、日志、儲存圖像、文件發送，郵件傳送(SMTP)， 通知 |
|
|
設置 |
||
|
顏色調色板 |
黑白，黑白反轉，鐵紅，彩虹 |
|
|
設置命令 |
日期/時間，溫度 |
|
|
圖像存儲 |
||
|
圖像存儲類型 |
用于圖像存儲的內置存儲器 |
|
|
文件格式 |
標準 JPEG, 含16位測量數據 |
|
|
以太網 |
||
|
以太網 |
控件與圖像 |
|
|
類型 |
100Mbps |
1000Mbps |
|
標準 |
IEEE 802.3 |
|
|
連接器類型 |
RJ-45 |
|
|
通訊 |
TCP/IP Socket |
TCP/IP Socket，GenICam協議 |
|
視頻流 |
MPEG-4，ISO.IEC 14496-1 MPEG-4 |
|
|
全輻射紅外圖像流 |
以7-8Hz傳輸16位 320 x 240像素 |
以60Hz傳輸16位 320 x 24像素 - 線性信號 - 線性溫度 - 全輻射圖像 兼容GigE Vision 和GenICam |
|
電源 |
通過以太網供電， PoE Ieee 802.3af class 0 |
|
|
協議 |
Ethernet/IP，Modbus TCP，TCP，UDP，SNTP，RTSP，RTP，HTTP，ICMP，IGMP，ftp，SMTP，SMB(CIFS)，DHCP，MDNS(Bonjour)，uPnP |
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, FTP, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
|
數字輸入/輸出 |
||
|
數字輸入，作用 |
圖像標簽(開始/ 停止/常規)，輸入外部設備(編程可讀) |
圖像標簽(開始/ 停止/ 常規)，圖像流控制(開/關) 輸入外部設備(編程可讀) |
|
數字輸入 |
2光隔離，10-30 VDC |
|
|
數字輸出，作用 |
輸出至外部設備(編程可設置) |
|
|
數字輸出 |
2 光隔離，10-30 VDC, 最大100mA |
|
|
數字 I/O，隔離電壓 |
500VRMS |
|
|
數字 I/O，工作電壓 |
12/24 VDC，最大200 mA |
|
|
數字 I/O，連接器類型 |
6針螺絲端子 |
|
|
視頻輸出 |
復合視頻輸出， PAL與NTSC兼容 |
|
|
視頻，標準 |
CVBS(ITU-R-BT.470 PAL/ SMPTE 170M NTSC) |
|
|
視頻，連接器類型 |
標準BNC |
|
|
電源系統 |
||
|
外部電源 |
12/24 VDC， 24W最大額定值 |
|
|
外部電源，連接器類型 |
2針螺絲端子 |
|
|
電壓 |
容許范圍10-30 VDC |
|
|
環境參數 |
|
|
|
操作溫度 |
-15°C ~ +50°C |
|
|
存儲溫度 |
-40°C ~ +70°C |
|
|
濕度(工作及存儲) |
IEC 60068-2-30/24 h 95%相對濕度 +25°C~+40°C |
|
|
EMC |
- EN 61000-6-2:2001(抗干擾) - EN 61000-6-3:2001(抗輻射) - FCC 47 CFR Part 15 Class B(抗輻射) |
|
|
封裝 |
IP 40 (IEC 60529) |
|
|
抗撞擊 |
25g (IEC 60068-2-29) |
|
|
抗震動 |
2g (IEC 60068-2-6) |
|
|
物理數據 |
||
|
重量 |
1kg |
|
|
熱像儀尺寸(長x寬x高) |
170 x 70 x 70mm |
|
|
外殼材質 |
鋁 |
|
