分析小屋(分析儀表和預處理系統集成系統)
為了讓分析儀表，樣品處理系統和快速回路的位置易于維護和巡檢。將所有分析儀表和預處理系統安裝在分析小屋中。采集系統位于室外。在屋內安裝的分析儀表便于維護，布置整齊。
分析儀與分析小屋為不可分割的整體，保證系統的完整性。分析小屋提供足夠的空間便于觀察和維護分析儀表。分析儀表前后左右便于維護。外形尺寸為4000（L）x2500（W）x2700mm（H）（單位：mm），小屋內凈高2400mm。
產品特性：
·小屋為型鋼焊接框架式結構，雙層墻夾層設計。
·機械強度滿足起吊、拖動、運輸及支撐墻面安裝設備的要求，結構負載能力為500Kg/m2，屋頂最小承受力為250Kg/m2.。整體槽鋼排架,δ=50。內外墻（包括屋頂）采用不銹鋼板(304SS)，厚度1.5mm。內外墻（包括屋頂）之間用阻燃型聚胺脂保溫材料（65mm以上）。
·內外墻及屋頂由Ⅱ型鋼板拼裝鉚接而成。為方便小屋的吊運，小屋屋頂帶有起重用的吊耳。小屋內配置清洗池，每套分析儀器配置廢液收集管，各分析儀器的廢液經收集總管排放到室外地槽。
·小屋內配照明、1.5匹冷暖空調、電源按線箱及插座。
·分析小屋以墻面為界，帶有進出氣、液接頭及電源、信號接口，滿足多套分析儀器的需要。
·小屋整體接地，設不銹鋼排點接地，作接地保護。
·門：為外開型，非折疊結構，帶絕熱保溫，凈尺寸為2000（H）*900（W）mm，材質為不銹鋼板(304SS)，鉸鏈和螺釘為不銹鋼材質(304SS)。門上開有一個500*500mm鋼化玻璃觀察窗。門上方帶視窗，配事故緊急逃生鎖，配門限位器，分析小屋配百葉式換氣窗。
·配電和照明：提供一路220VAC 50Hz的單相電源，用于分析小屋的電氣配電和照明；另提供一路220VAC 50Hz的UPS電源，用于分析儀表的供電。
·配電：用于分析儀表和公用工程的電源配電箱安裝在分析小屋內；每個主要供電回路應提供一個電源切斷開關；每一個電源配電箱上應提供備用供電回路及開關。
·電氣安裝盒配線：
1、所有進出小屋的信號都通過接線箱。分析儀表的DC電線與AC電纜分開，AC接線箱專用于分析小屋內的分析儀表。每臺分析儀表應帶有自己的電源開關。小屋、分析儀、樣品處理箱應有良好的接地。
2、AC電源、低壓DC信號、串行通訊信號和本安信號應提供獨立的電纜橋架，以保證數據傳輸?shù)耐暾浴?br /> 3、應為控制室和/或電氣變電所信號線和電源線提供接線箱。輸入和輸出信號應接至不同的接線箱。

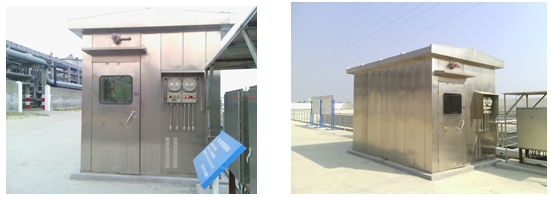

案例圖片：
分析儀與分析小屋為不可分割的整體，保證系統的完整性。分析小屋提供足夠的空間便于觀察和維護分析儀表。分析儀表前后左右便于維護。外形尺寸為4000（L）x2500（W）x2700mm（H）（單位：mm），小屋內凈高2400mm。
產品特性：
·小屋為型鋼焊接框架式結構，雙層墻夾層設計。
·機械強度滿足起吊、拖動、運輸及支撐墻面安裝設備的要求，結構負載能力為500Kg/m2，屋頂最小承受力為250Kg/m2.。整體槽鋼排架,δ=50。內外墻（包括屋頂）采用不銹鋼板(304SS)，厚度1.5mm。內外墻（包括屋頂）之間用阻燃型聚胺脂保溫材料（65mm以上）。
·內外墻及屋頂由Ⅱ型鋼板拼裝鉚接而成。為方便小屋的吊運，小屋屋頂帶有起重用的吊耳。小屋內配置清洗池，每套分析儀器配置廢液收集管，各分析儀器的廢液經收集總管排放到室外地槽。
·小屋內配照明、1.5匹冷暖空調、電源按線箱及插座。
·分析小屋以墻面為界，帶有進出氣、液接頭及電源、信號接口，滿足多套分析儀器的需要。
·小屋整體接地，設不銹鋼排點接地，作接地保護。
·門：為外開型，非折疊結構，帶絕熱保溫，凈尺寸為2000（H）*900（W）mm，材質為不銹鋼板(304SS)，鉸鏈和螺釘為不銹鋼材質(304SS)。門上開有一個500*500mm鋼化玻璃觀察窗。門上方帶視窗，配事故緊急逃生鎖，配門限位器，分析小屋配百葉式換氣窗。
·配電和照明：提供一路220VAC 50Hz的單相電源，用于分析小屋的電氣配電和照明；另提供一路220VAC 50Hz的UPS電源，用于分析儀表的供電。
·配電：用于分析儀表和公用工程的電源配電箱安裝在分析小屋內；每個主要供電回路應提供一個電源切斷開關；每一個電源配電箱上應提供備用供電回路及開關。
·電氣安裝盒配線：
1、所有進出小屋的信號都通過接線箱。分析儀表的DC電線與AC電纜分開，AC接線箱專用于分析小屋內的分析儀表。每臺分析儀表應帶有自己的電源開關。小屋、分析儀、樣品處理箱應有良好的接地。
2、AC電源、低壓DC信號、串行通訊信號和本安信號應提供獨立的電纜橋架，以保證數據傳輸?shù)耐暾浴?br /> 3、應為控制室和/或電氣變電所信號線和電源線提供接線箱。輸入和輸出信號應接至不同的接線箱。

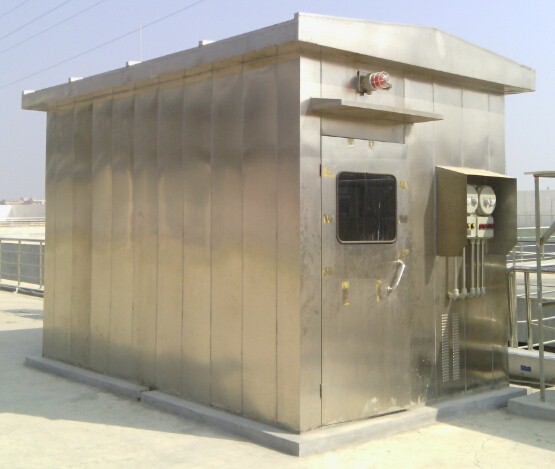

案例圖片：

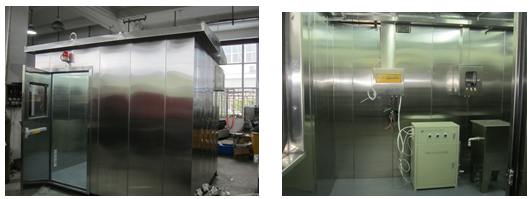

生產圖片：
